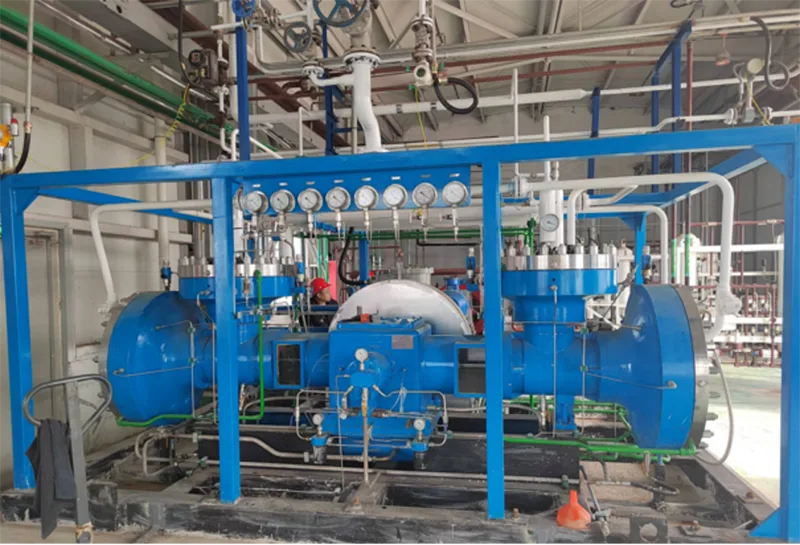

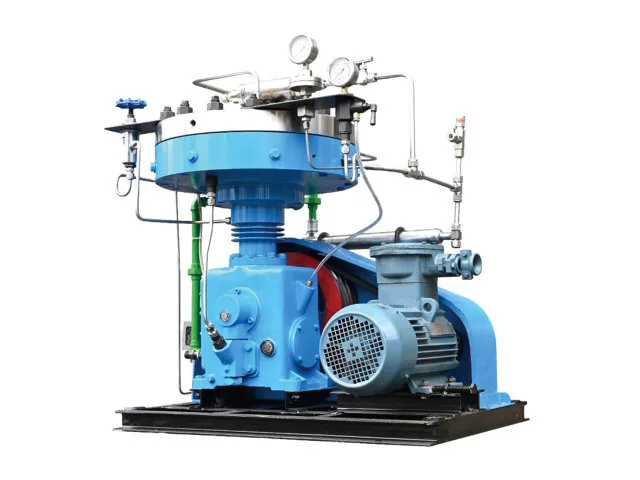

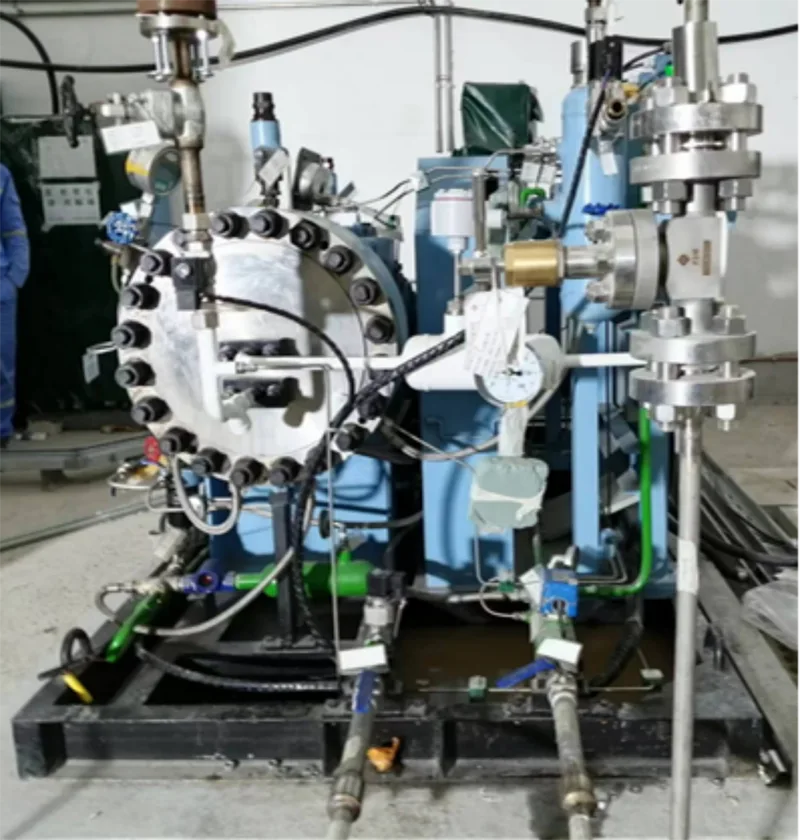

Z-membraancompressor

De Z-membraancompressor maakt gebruik van een flexibel membraan om de gaskamer te scheiden van de hydraulische en mechanische delen van de compressor. Tijdens bedrijf beweegt het membraan mee met de hydraulische olie om het volume van de gaskamer te veranderen en de zuig- en compressiecyclus te voltooien. Omdat het gecomprimeerde gas gescheiden blijft van de smeerolie, is het gaspad geschikt voor toepassingen waarbij gaszuiverheid, gecontroleerde afdichting of speciale gascompatibiliteit belangrijk is. De Z-vormige opstelling en de eentrapsconfiguratie bieden een praktisch uitrustingsplatform voor deze compressietaken.

Olievrij gaspad

Bij membraancompressie hangt de gaszuiverheid grotendeels af van het gescheiden houden van de gaskamer van het smeersysteem. Het membraan vormt de werkbarrière tussen het gecomprimeerde gas en de hydraulische olie, zodat er tijdens normaal bedrijf geen smeerolie in de gaskamer terechtkomt.

Deze opstelling maakt de Z-membraancompressor geschikt voor gassen waarbij olieoverdracht of contact met smeermiddelen de stroomafwaartse apparatuur, productkwaliteit of procesomstandigheden kan beïnvloeden. Het is met name relevant voor hoogzuivere en speciale gassystemen.

Afdichting voor speciale gasdiensten

De gesloten gaskamer en membraanscheiding zorgen voor een gecontroleerd compressiepad voor gassen die zorgvuldige omgang vereisen. Configuraties uit de Z-serie kunnen worden gebruikt voor inerte gassen, maar ook voor bepaalde ontvlambare, explosieve, giftige en andere speciale gassen, afhankelijk van de vereiste verificatie van materiaal en bedrijfsomstandigheden.

Koeling en continue werking

De Z-membraancompressor maakt gebruik van circulerende waterkoeling om de bedrijfstemperatuur tijdens gascompressie te regelen. De koelvereisten zijn afhankelijk van het gas, de drukverhouding, de stroomsnelheid en de bedrijfsomstandigheden, dus de uiteindelijke koelconfiguratie moet worden afgestemd op het geselecteerde model en de procestoepassing.

De beschikbare modellen werken op ongeveer 400–420 tpm, afhankelijk van de configuratie. Het vermogensbereik varieert van 3 kW voor compacte units met laag debiet tot 30 kW voor modellen met hoger debiet in de huidige Z-serie.

Technische parameters

Typische industriële toepassingen

De Z-membraancompressor kan worden geconfigureerd voor verschillende gascompressietaken in:

· Hogezuiverheidsgastoevoersystemen

· Behandeling van speciale gassen en edelgassen

· Chemische en petrochemische processen

· Waterstof- en andere energiegerelateerde gassystemen

· Laboratorium- en testgasapparatuur

· Gasvul- en terugwinningssystemen

· Compressie van inert gas

· Geselecteerde ontvlambare of explosieve gastoepassingen

· Toxische of anderszins gevaarlijke omgang met gas

· Hogedrukgasverwerkingssystemen

De daadwerkelijke compressorconfiguratie hangt af van de gaseigenschappen, drukomstandigheden, vereiste stroom en bedrijfsvereisten ter plaatse.

Technische configuratie

Veelgestelde vragen

1. Welke gassen kan een Z-membraancompressor aan?

De Z-serie kan worden geconfigureerd voor zeer zuivere, inerte, brandbare en explosieve, giftige en andere speciale gassen. De gassamenstelling en de bedrijfsomstandigheden moeten worden beoordeeld voordat de compressor wordt geselecteerd.

2. Komt het gecomprimeerde gas in contact met smeerolie?

Nee. Het membraan scheidt de gaskamer van de hydraulische en smeersecties, waardoor normaal direct contact tussen het gecomprimeerde gas en de smeerolie wordt voorkomen.

3. Wat is de maximale uitlaatdruk die beschikbaar is in de genoemde modellen uit de Z-serie?

Van de geleverde modellen heeft de GZ-1.1/21-270 een uitlaatdruk van 27 MPa(G). De toepasselijke druk is afhankelijk van het geselecteerde model, de inlaatconditie en het vereiste debiet.

4. Is de Z-serie geschikt voor hoogzuiver gas?

Ja. De membraangeïsoleerde gaskamer houdt het gecomprimeerde gas gescheiden van het smeersysteem, waardoor de compressor geschikt is voor veel toepassingen met hoogzuiver gas.

5. Welke gegevens heeft Jinding nodig voor een offerte?

Jinding heeft de inlaatdruk en -temperatuur, de uitlaatdruk, het vereiste debiet, de gassamenstelling, de bedrijfsvereisten en, voor speciale gassen, relevante gegevens over fysische en chemische eigenschappen nodig.

6. Hoe kies ik tussen verschillende modellen uit de Z-serie?

Het model moet worden geselecteerd op basis van de combinatie van gastype, inlaatdruk, uitlaatdruk, stroomsnelheid en bedrijfsomstandigheden. Jinding kan na beoordeling van de volledige procesgegevens de juiste configuratie aanbevelen.
