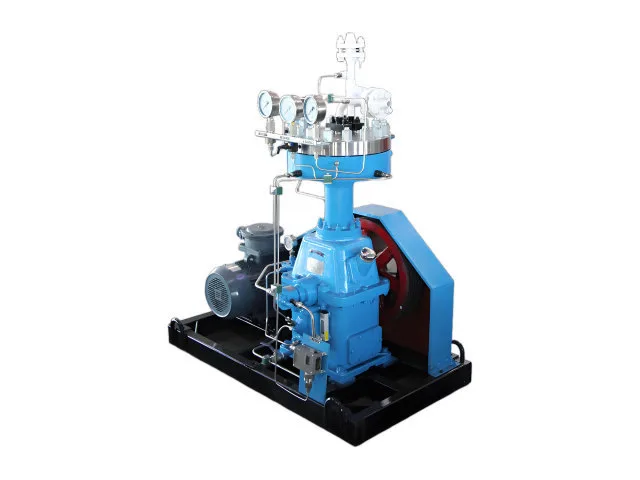

GZ1 membraancompressor

Een membraan scheidt de compressiekamer van het hydraulische systeem en het smeersysteem in de GZ1-membraancompressor. Gas wordt gecomprimeerd door de beweging van het diafragma in plaats van door een zuiger die rechtstreeks in de gaskamer werkt en die olie uit het gaspad houdt. Als eentrapscompressor is de GZ1 verkrijgbaar in configuraties variërend van hogedruktoepassingen met een laag debiet tot toepassingen met een hoger debiet met gematigde drukverhoudingen. De selectie is gebaseerd op de daadwerkelijke combinatie van gasstroom, zuigdruk, uitlaatdruk, temperatuur en gaseigenschappen.

Productmodel en belangrijkste parameters

Welke gascompressieproblemen kan GZ1 oplossen?

Voorkomen van oliecontact met het gecomprimeerde gas

Voor gassystemen met een hoge zuiverheid kan het handhaven van de gasreinheid belangrijker zijn dan simpelweg het bereiken van de vereiste afvoerdruk. De GZ1 maakt gebruik van een membraan om de gaskamer te scheiden van de hydraulische en smeersecties. Het gecomprimeerde gas blijft dus aan de gaszijde van het membraan in plaats van door een oliegesmeerde compressiekamer te gaan.

Deze configuratie is nuttig wanneer olieoverdracht de gaskwaliteit, stroomafwaartse apparatuur of het proces zelf kan beïnvloeden.

Hoge druk bij relatief lage gasstroom

Sommige gassystemen vereisen een aanzienlijke drukverhoging zonder dat hiervoor een grote gasdoorvoer nodig is. GZ1-configuraties zijn geschikt voor dit soort toepassingen, inclusief modellen als GZ1-3/10–160, GZ1-5/13–200 en GZ1-20/10–500.

De GZ1-20/10–500 is bijvoorbeeld gespecificeerd voor 20 Nm³/h met een zuigdruk van 1 MPa en een uitlaatdruk van 49 MPa. De modelkeuze hangt nog steeds af van de werkelijke gaseigenschappen en bedrijfsomstandigheden.

Passend bij verschillende stroomopwaartse drukomstandigheden

Het GZ1-assortiment is niet beperkt tot zuigen onder atmosferische druk. Beschikbare modellen omvatten inlaatdrukken van lagedrukomstandigheden tot gasbronnen onder aanzienlijke druk, inclusief configuraties van 1,0, 1,3, 3,0, 5,0, 13,0 en 14,0 MPa.

Dit geeft engineers meer mogelijkheden bij het integreren van de compressor met een bestaande gastoevoer, opslagvat of proceslijn.

Omgaan met speciale en gevaarlijke gassen

Hoogzuivere gassen, inerte gassen, ontvlambare en explosieve gassen, giftige gassen en andere speciale gassen vereisen geschikte afdichtingen, materialen en bedieningsmaatregelen. Het membraancompressieprincipe zorgt voor een gesloten gaskamer en scheidt het gas van het smeersysteem.

Voor speciale media moeten de gassamenstelling en de fysische en chemische eigenschappen worden beoordeeld voordat de compressorconfiguratie wordt bevestigd. Materiaalcompatibiliteit en bedrijfsomstandigheden maken deel uit van het selectieproces.

Een compressor selecteren rond het feitelijke proces

Een compressormodel kan niet nauwkeurig worden geselecteerd op basis van alleen het debiet. Twee systemen met dezelfde gasstroom kunnen compleet verschillende compressorconfiguraties vereisen als hun zuigdruk, persdruk, gassamenstelling of bedrijfstemperatuur verschillen.

Jinding kan de volledige bedrijfsgegevens evalueren en een geschikte GZ1-configuratie aanbevelen op basis van de vereiste gasstroom- en drukomstandigheden.

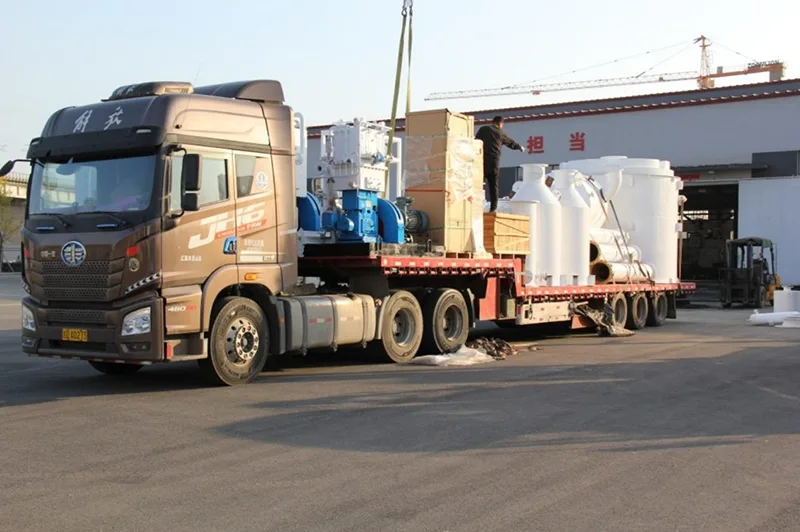

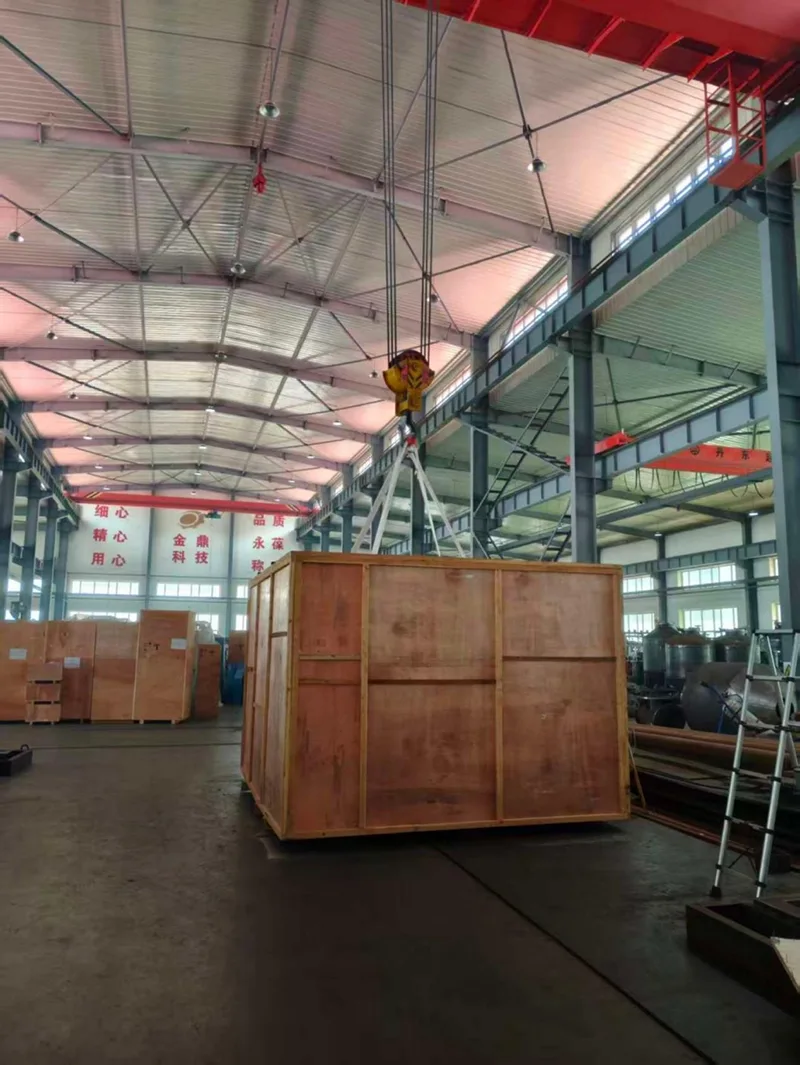

Inpakken, laden en bezorgen

Jinding verzorgt de voorbereiding en levering van membraancompressoren volgens de apparatuurconfiguratie en transportvereisten. Vóór verzending wordt de compressor gereedgemaakt voor laden en wordt de opstelling van de apparatuur gecontroleerd aan de hand van de transportvereisten.

Voor grotere industriële compressoreenheden vereisen het laden en transport geschikte hefvoorzieningen en een veilige positionering tijdens het transport. Het leveringsproces kan worden gecoördineerd op basis van de afmetingen van de apparatuur, de bestemming en de eisen van de klant.

Veelgestelde vragen

1. Welke gassen kan de GZ1-membraancompressor comprimeren?

GZ1-configuraties kunnen worden gebruikt voor zeer zuivere gassen, inerte gassen, brandbare en explosieve gassen, giftige gassen en andere speciale gassen. De feitelijke gassamenstelling moet worden beoordeeld voordat de materialen en compressorconfiguratie worden geselecteerd.

2. Wat is de maximale uitlaatdruk van de GZ1-serie?

Van de geleverde modellen bereikt de GZ1-20/10–500 een uitlaatdruk van 49 MPa. Andere modellen bestrijken verschillende drukbereiken, dus het juiste model moet worden geselecteerd op basis van de vereiste stroom- en inlaatomstandigheden.

3. Kan GZ1 zeer zuivere gassen comprimeren zonder olieverontreiniging?

Het membraan scheidt de gaskamer van de hydraulische en smeersecties, zodat het gecomprimeerde gas normaal gesproken niet in direct contact komt met smeerolie. Dit maakt de configuratie geschikt voor veel hoogzuivere gastoepassingen.

4. Kan GZ1 worden gebruikt voor brandbare of giftige gassen?

Ja, de GZ1-serie kan worden geconfigureerd voor geselecteerde ontvlambare, explosieve en giftige gastoepassingen. Omdat de gaseigenschappen aanzienlijk variëren, moeten vóór de selectie de gassamenstelling, werkdruk, temperatuur en relevante fysische en chemische gegevens worden verstrekt.

5. Hoe kies ik het juiste GZ1-model?

Begin met het vereiste debiet, de zuigdruk en de uitlaatdruk. Gassamenstelling, inlaattemperatuur en bedrijfsvereisten zijn ook belangrijk. Jinding kan deze voorwaarden vervolgens matchen met de beschikbare GZ1-configuraties.

6. Welke gegevens moet ik verstrekken bij het aanvragen van een GZ1-offerte?

Geef de inlaatdruk en -temperatuur, de vereiste uitlaatdruk, het volumetrische debiet, het gecomprimeerde medium en de bedrijfsvereisten op. Geef voor speciale gassen de gassamenstelling en relevante fysische en chemische eigenschappen op, zodat de compressorconfiguratie goed kan worden beoordeeld.
