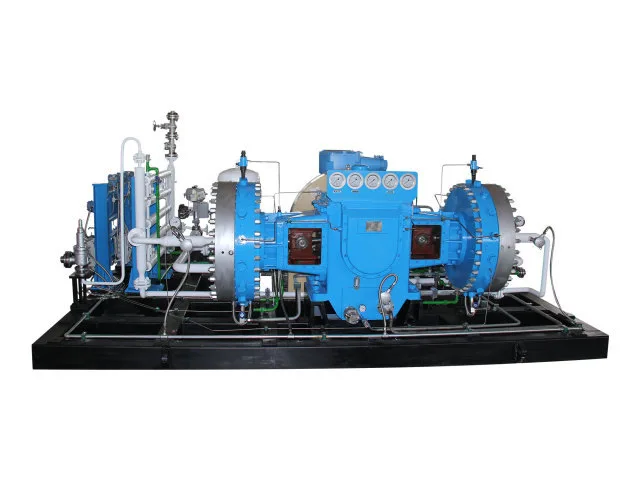

In tegenstelling tot conventionele compressiesystemen waarbij het gas dicht bij gesmeerde mechanische componenten kan werken, gebruikt de GD4-membraancompressor hydraulische druk om het membraan aan te drijven, terwijl het gecomprimeerde medium in een afgesloten gaskamer wordt gehouden, gevormd door het membraan en de cilinderkop. Deze structuur maakt GD4 geschikt voor toepassingen waarbij bij de selectie van apparatuur rekening moet worden gehouden met gasverontreiniging, lekkagecontrole en mediumcompatibiliteit. Jinding configureert elke compressor op basis van de inlaatdruk en -temperatuur, de vereiste uitlaatdruk, het volumetrische debiet, de gassamenstelling en specifieke bedrijfsvereisten, waardoor een meer toepassingsgerichte oplossing wordt geboden voor industriële gascompressieprojecten.
De GD4-membraancompressor maakt gebruik van een motoraangedreven mechanisch en hydraulisch systeem om de beweging te genereren die nodig is voor gascompressie.
Tijdens bedrijf drijft de elektromotor de krukas aan via een katrolsysteem. De krukas brengt beweging over via de drijfstang, waardoor de zuiger in de oliecilinder in een heen en weer gaande lineaire beweging beweegt. Terwijl de zuiger beweegt, wordt de hydraulische olie verplaatst en wordt de druk overgebracht naar het membraan.
Het membraan beweegt dan heen en weer tussen de gaszijde en de hydraulische oliezijde. Onder invloed van de zuig- en perskleppen voltooit elke membraancyclus het gasinlaat-, compressie- en afvoerproces.
Tijdens de zuigslag vergroot de beweging van het membraan het volume van de gaskamer, waardoor het gecomprimeerde medium via de inlaatklep kan binnendringen. Wanneer het membraan in de tegenovergestelde richting beweegt, neemt het kamervolume af en stijgt de gasdruk. Zodra de druk de vereiste ontladingstoestand bereikt, gaat de uitlaatklep open en wordt het gecomprimeerde gas afgevoerd.
Het hydraulische systeem omvat ook een oliecompensatiefunctie. Tijdens normaal bedrijf kan er een kleine hoeveelheid olie uit de oliecilinder terugstromen naar de olietank via de interne speling tussen bewegende onderdelen. De compenserende oliepomp vult de hydraulische olie aan die nodig is voor de membraanbeweging tijdens het zuigproces.
Het geleverde olievolume is iets groter dan de hoeveelheid die verloren gaat door normale interne lekkage. Overtollige olie wordt vervolgens teruggevoerd via het drukregelsysteem, waardoor de vereiste hydraulische omstandigheden tijdens de werking van de compressor worden gehandhaafd.
|
Industrie / Toepassing |
Typische inkoopvereiste |
Waarom GD4-membraancompressor geschikt is |
|
Industriële gasbedrijven |
Compressie en overdracht van speciale of hoogzuivere gassen |
Het membraan scheidt het gas van het hydraulische oliesysteem |
|
Leveranciers van speciaal gas |
Gecontroleerde compressie van zeldzame, waardevolle of bijzondere gassen |
Geschikt voor toepassingen die een gecontroleerde gasbehandeling vereisen |
|
Petrochemische installaties |
Compressie van procesgassen met specifieke veiligheidseisen |
Goede afdichtingsprestaties voor geselecteerde industriële gastoepassingen |
|
Chemische fabrikanten |
Omgaan met gassen met verschillende chemische eigenschappen |
De configuratie van de apparatuur kan worden geselecteerd op basis van het gasmedium |
|
Waterstof- en energieprojecten |
Gascompressie en drukbehandeling in speciale systemen |
Geschikt voor projectmatige druk- en flowvereisten |
|
Farmaceutische en voedselgassystemen |
Gasverwerking waarbij contaminatiebeheersing belangrijk is |
Het procesgas komt niet rechtstreeks in contact met smeerolie |
|
Elektronica en gebruikers van hoogzuiver gas |
Compressie van gassen die een hoge zuiverheidscontrole vereisen |
De membraanstructuur helpt het risico op olieverontreiniging te verminderen |
|
Lucht- en ruimtevaartprojecten |
Compressie van speciale gassen voor technische toepassingen |
Kan worden geconfigureerd volgens specifieke bedrijfsomstandigheden |
|
Nucleaire en onderzoeksfaciliteiten |
Gecontroleerde omgang met speciale en hoogwaardige gassen |
Afgedichte compressiekamer en membraanscheidingsstructuur |
|
Wetenschappelijke onderzoeksinstellingen |
Gascompressie voor experimentele en technische systemen |
Geschikt voor projecten die aangepaste bedrijfsparameters vereisen |
|
Projecten voor het vullen van gasflessen |
Compressie vóór opslag of vullen |
Kan worden geconfigureerd volgens de vereiste druk- en stroomomstandigheden |
|
Technische aannemers en EPC-kopers |
Compressorselectie voor industriële gasprojecten |
De technische configuratie kan gebaseerd zijn op operationele projectgegevens |

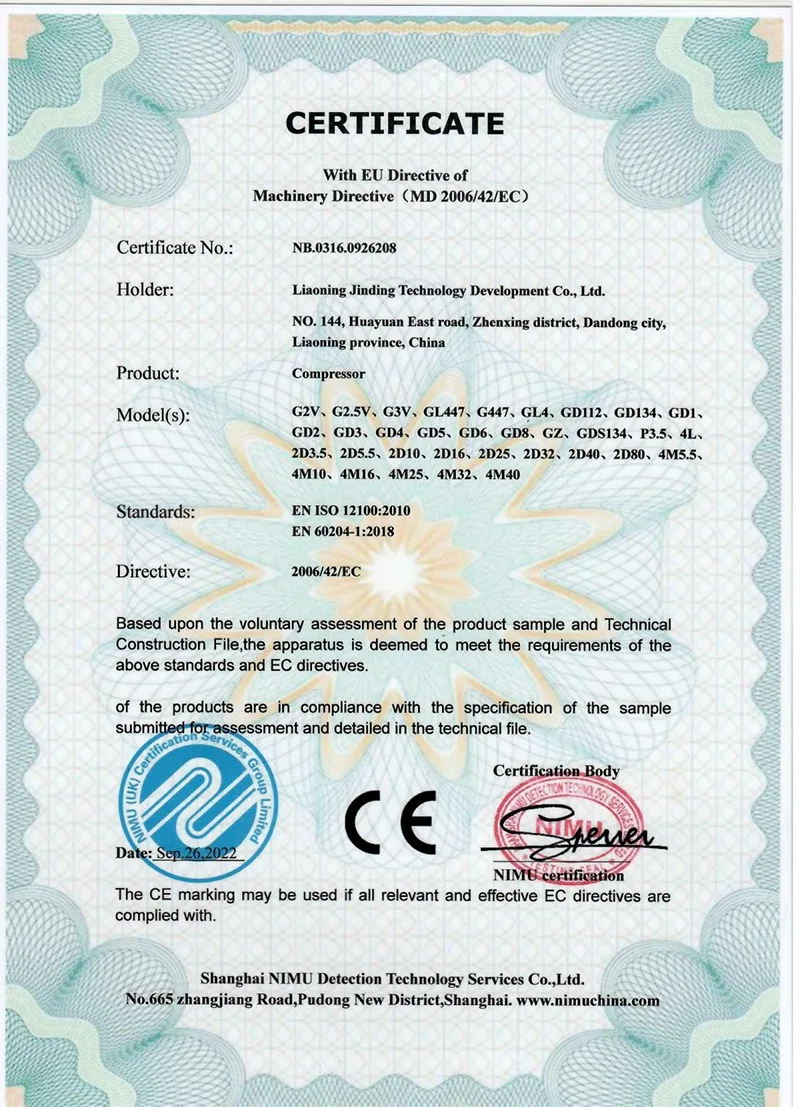

De GD4-membraancompressor wordt geleverd met toepasselijke productconformiteitsoverwegingen voor internationale markten. CE-certificering maakt deel uit van het kwalificatie- en certificeringssysteem van Jinding voor producten en projecten waarvoor relevante documentatie over markttoegang vereist is.

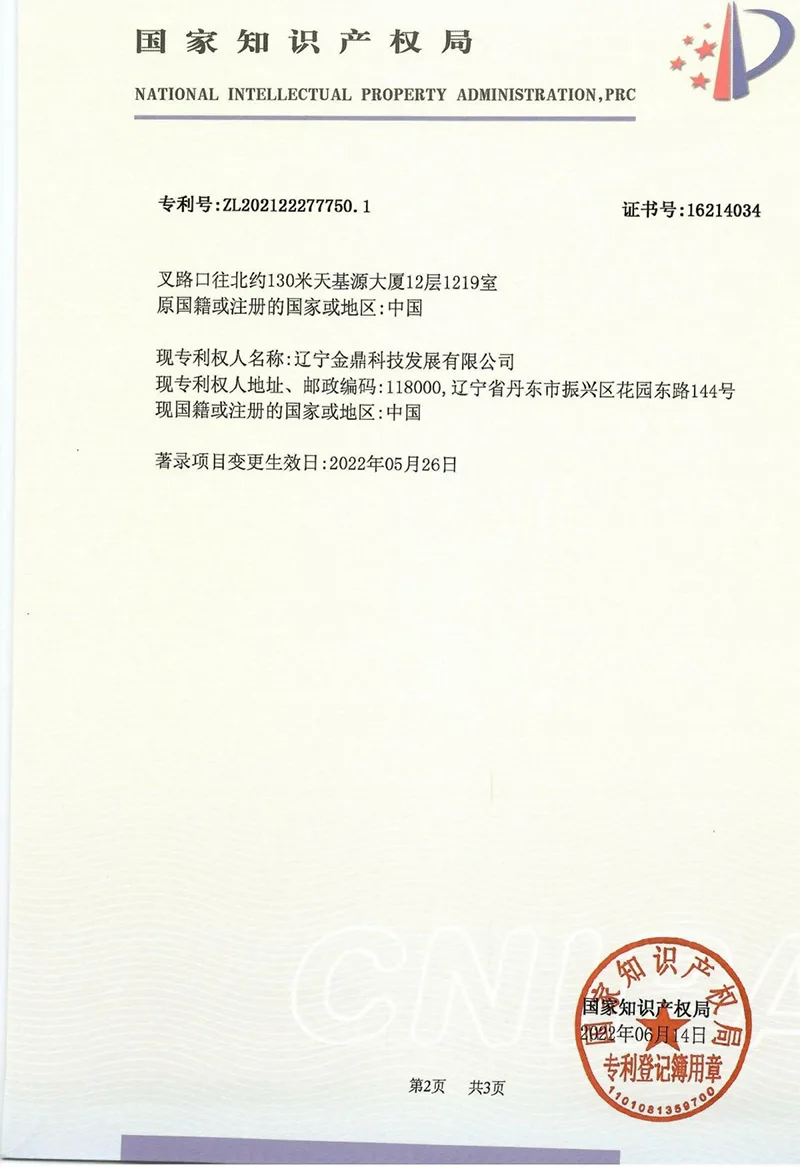

Jinding heeft compressor- en apparatuurtechnologieën ontwikkeld die worden ondersteund door gepatenteerde technische prestaties. Continue productontwikkeling en technische ervaring dragen bij aan het ontwerp en de productie van membraancompressieapparatuur voor verschillende industriële gastoepassingen.
De technische ontwikkeling is geïntegreerd met de productie van apparatuur en de projectvereisten, waardoor compressorconfiguraties kunnen worden ontwikkeld rond feitelijke bedrijfsomstandigheden in plaats van alleen te vertrouwen op gestandaardiseerde specificaties.

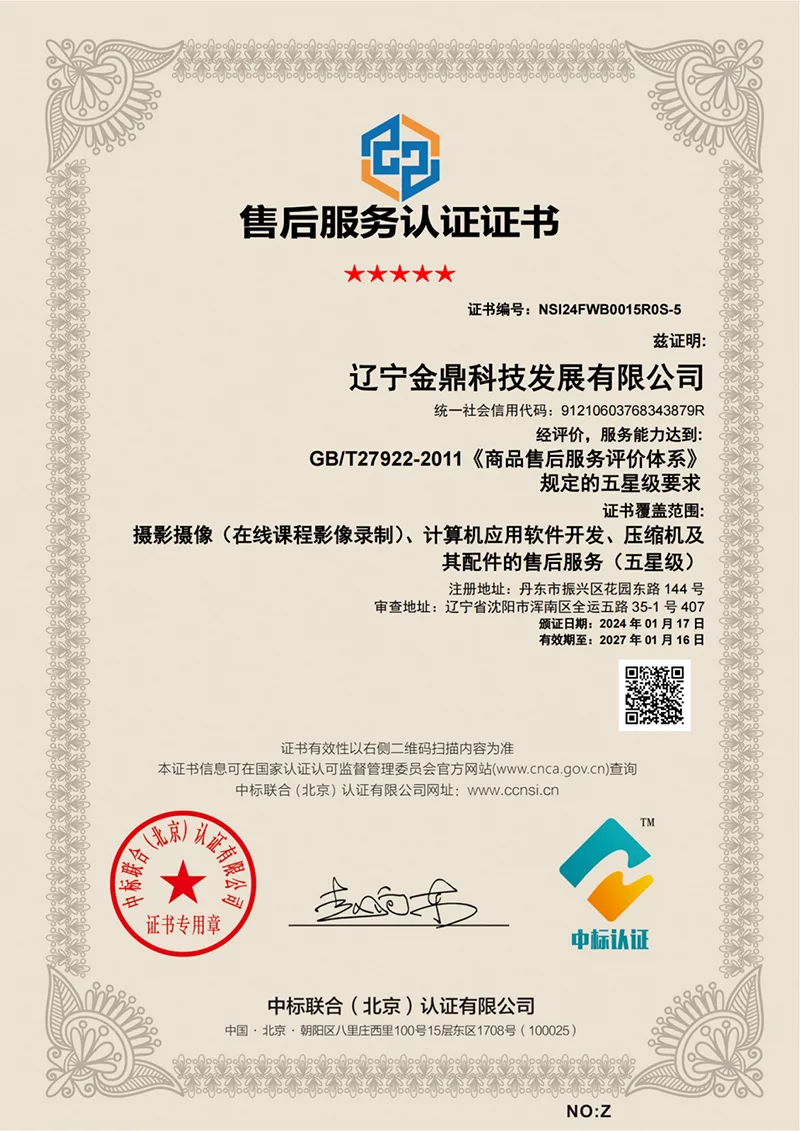

Jinding heeft een vijfsterren after-sales servicecertificaat, een weerspiegeling van het gevestigde servicesysteem voor klanten van industriële apparatuur.
Technische ondersteuning kan bestaan uit de selectie van apparatuur, technisch advies, begeleiding bij installatie en inbedrijfstelling, bediening en onderhoudstraining, ondersteuning op afstand, technische service ter plaatse, inspectie, onderhoud, reparatie en ondersteuning voor reserveonderdelen volgens project- en servicevereisten.
Voor industriële kopers gaat het bij de aanschaf van compressoren niet alleen om de apparatuur zelf. Technische ondersteuning tijdens de installatie en het gebruik kan ook de projectprestaties op de lange termijn beïnvloeden. Jinding biedt serviceondersteuning gedurende de gehele levenscyclus van de apparatuur volgens de toepasselijke product- en contractvoorwaarden.
De GD4-serie kan worden geconfigureerd voor zeer zuivere gassen, inerte gassen, brandbare en explosieve gassen, giftige gassen en andere speciale gassen. De geschiktheid van een specifieke compressorconfiguratie hangt af van de eigenschappen van het gecomprimeerde medium en de bedrijfsomstandigheden.
Er vindt geen direct contact plaats tussen het procesgas en het hydraulische oliesysteem in de compressiekamer. Het membraan scheidt het gecomprimeerde medium van de oliezijde van de compressor.
Klanten moeten het gecomprimeerde medium, de inlaatdruk, de inlaattemperatuur, de vereiste persdruk en het vereiste volumetrische debiet opgeven. Voor speciale gassen moet ook informatie over de gassamenstelling en relevante fysische en chemische eigenschappen worden verstrekt.
De motor drijft het krukas- en zuigersysteem aan, waardoor hydraulische druk in de oliecilinder ontstaat. De hydraulische druk beweegt het membraan heen en weer, waardoor herhaalde gasinlaat-, compressie- en afvoercycli via de aanzuig- en uitlaatkleppen worden voltooid.
De standaard koelmethode die voor deze configuratie is gespecificeerd, is circulatiewaterkoeling. De uiteindelijke koelopstelling moet worden bevestigd volgens de geselecteerde compressor- en projectvereisten.
De opgegeven werkspanning is 380V. Elektrische vereisten kunnen worden bevestigd tijdens de technische selectie voor projecten met verschillende installatieomstandigheden.
De GD4-serie kan worden geconfigureerd voor brandbare, explosieve, giftige en andere speciale gassen. Het gecomprimeerde medium en de eigenschappen ervan moeten echter vóór de selectie van apparatuur worden opgegeven, zodat de compressorconfiguratie voor de beoogde toepassing kan worden geëvalueerd.
