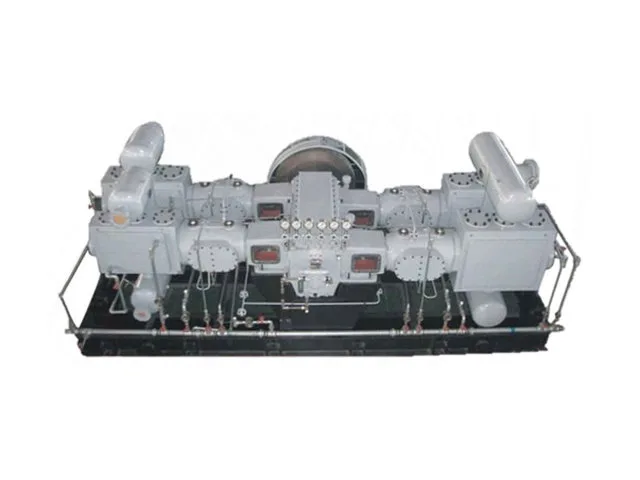

M-type zuigercompressor

In plaats van beperkt te zijn tot één vaste druk- of stroomomstandigheid, omvat de M-type zuigercompressor configuraties voor atmosferische aanzuiging, gasinlaat onder lage druk en procesgas onder druk. Er kunnen ook verschillende cilinderopstellingen worden geselecteerd op basis van de vereiste persdruk, gaseigenschappen, stroomvraag en procesomstandigheden. Het maximale compressieniveau bestaat uit vier fasen.

Voor petrochemische fabrieken en industriële gassystemen die aanzienlijke gasvolumes verwerken, wordt de keuze van de compressor doorgaans bepaald op basis van de volledige bedrijfstaak en niet alleen op basis van de druk. Het M Type-assortiment is daarom geconfigureerd rond de daadwerkelijke procesvereisten van elk project.

Belangrijkste technische parameters

De symmetrische evenwichtsstructuur

De symmetrische balansopstelling is een van de bepalende kenmerken van de M-type zuigercompressor.

Tijdens heen en weer gaande compressie genereren de zuiger en de verbindingscomponenten continu traagheidskrachten. Naarmate de compressorcapaciteit en het aandrijfvermogen toenemen, wordt het beheersen van deze krachten steeds belangrijker voor de algehele werking van de machine. De symmetrische opstelling helpt de beweging van de heen en weer gaande componenten in evenwicht te brengen en ondersteunt een soepelere werking onder grote industriële compressiebelastingen.

Gecombineerd met het integrale compressorlichaam biedt deze structurele opstelling een stabiele mechanische basis voor toepassingen met hoog vermogen.

De gesmede stalen krukas wordt gebruikt om de transmissiebelastingen te weerstaan ​​die worden gegenereerd tijdens continu gebruik, terwijl de semi-hydraulische verbinding tussen de zuiger en de kruiskop het transmissiesysteem ondersteunt dat wordt gebruikt in grotere compressorconfiguraties.

Wat ondersteunt een stabiele werking op lange termijn?

Integraal compressorlichaam

Het M-type maakt gebruik van een integrale carrosseriestructuur om de compressorconstructie stijfheid te geven en de uitlijning van de belangrijkste mechanische componenten te ondersteunen.

Gesmeed stalen krukas

Voor het transmissiesysteem wordt een gesmede stalen krukas gebruikt. Deze constructie is geschikt voor de belastingsomstandigheden die gepaard gaan met gascompressie met hoog vermogen.

Gecontroleerde bedrijfssnelheid

Afhankelijk van de configuratie werken M-type compressoren binnen een snelheidsbereik van ongeveer 300 tot 490 tpm. Het geselecteerde toerental wordt afgestemd op het compressormodel en de procesfunctie.

Omgekeerde smeertechnologie

Het transmissiegedeelte maakt gebruik van omgekeerde smeringstechnologie om de smeringsvereisten van de bewegende mechanische componenten tijdens bedrijf te ondersteunen.

Zuiger- en kruiskopverbinding

De semi-hydraulische verbindingstechnologie tussen de zuiger en de kruiskop maakt deel uit van de robuuste mechanische opstelling van de compressor.

Samen ondersteunen deze structurele kenmerken een stabiele werking in toepassingen waarbij de compressor mogelijk grote gasvolumes en aanhoudende industriële werklasten moet verwerken.

Gesmeerde of olievrije cilinder: welke configuratie past bij het proces?

De serie M-type zuigercompressoren omvat zowel gesmeerde als olievrije cilinderconfiguraties. De juiste keuze hangt af van het gecomprimeerde gas, procesvereisten, stroomafwaartse apparatuur en vereisten voor gasreinheid.

Procesgassen voor compressietoepassingen van het M-type

De M Type-serie is bedoeld voor petrochemische en industriële gascompressietoepassingen waarbij een reeks procesmedia betrokken zijn. Toepasbare gassen kunnen zijn:

Waterstof:Gebruikt in waterstofverwerking, raffinage en andere industriële gassystemen, waarbij de configuratie wordt bepaald door het vereiste debiet en de werkdruk.

Stikstof:Toegepast in industriële gasvoorziening, stikstofoverdracht en petrochemische processystemen waar aan specifieke druk- en capaciteitseisen moet worden voldaan.

Petroleumgas:Gebruikt bij de compressie en overdracht van petroleumgas, waarbij apparatuur wordt geselecteerd op basis van de gassamenstelling en bedrijfsomstandigheden.

Lichte koolwaterstofgassen:Geschikte configuraties kunnen worden overwogen voor het comprimeren van lichte koolwaterstoffen in overeenstemming met hun fysische eigenschappen en procesvereisten.

Ethyleen:De compressievereisten zijn afhankelijk van de vereiste doorvoer, drukverhouding, gaseigenschappen en procesomstandigheden.

Propyleen:Gebruikt in propyleenverwerking en aanverwante petrochemische systemen waarbij de compressor moet voldoen aan de gespecificeerde stroom- en drukvereisten.

Rijk gas:Toegepast bij rijke gascompressie en procesgasbehandeling, afhankelijk van de gassamenstelling en de bedrijfsomstandigheden van het systeem.

Analytische en andere speciale gassen:Deze toepassingen vereisen een beoordeling van de gassamenstelling, fysische en chemische eigenschappen, materiaalcompatibiliteit en eventuele specifieke zuiverheids- of veiligheidseisen voordat apparatuur wordt geselecteerd.

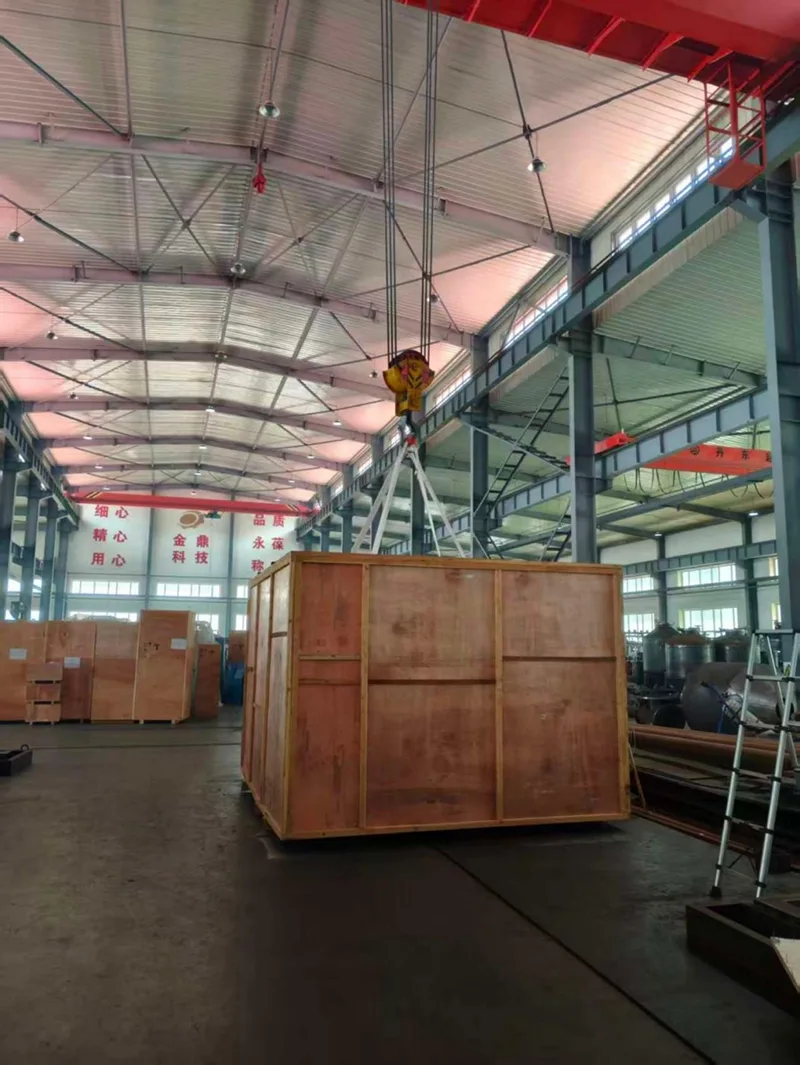

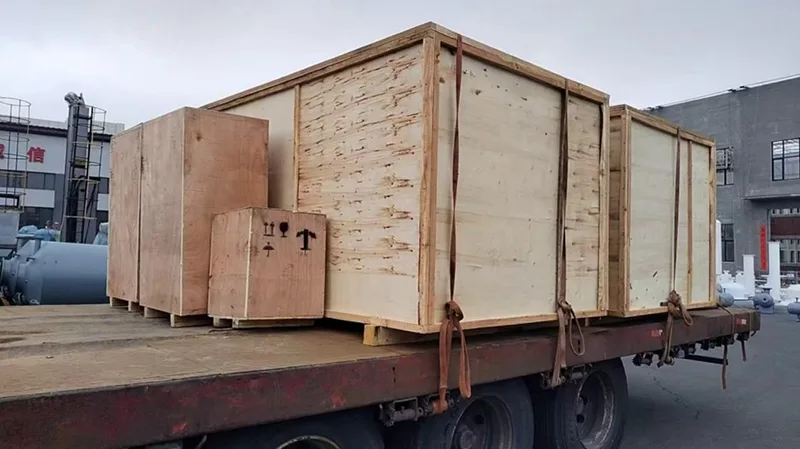

Jinding Ondersteuning bij logistieke en uitrustingslevering

Grote industriële compressoren vereisen meer dan gewone productverzending. Afmetingen, gewicht, transportomstandigheden, hijsvoorzieningen en toegang tot de locatie moeten mogelijk allemaal in overweging worden genomen vóór de levering.

Voor klanten die grote zuigercompressoren of complete gascompressiesystemen kopen, kan de leveringsplanning worden gecoördineerd met de apparatuurconfiguratie en projectvereisten.

Veelgestelde vragen

1. Waar wordt een M-type zuigercompressor voor gebruikt?

De M-type zuigercompressor is ontworpen voor industriële gascompressietoepassingen die een geschikte stroomcapaciteit en drukprestaties vereisen. Afhankelijk van de configuratie kan het worden gebruikt in chemische verwerking, petrochemische operaties, gasverwerking en andere industriële gassystemen.

2. Welke soorten gassen kan het comprimeren?

De toepasselijke gasmedia zijn afhankelijk van het compressorontwerp, de componentmaterialen, de afdichtingsopstelling en de bedrijfsomstandigheden. Klanten moeten de gassamenstelling en relevante eigenschappen opgeven om de materiaalcompatibiliteit en geschiktheid van de apparatuur te bevestigen.

3. Hoe kies ik het juiste debiet en de juiste persdruk?

Bij de modelkeuze moet rekening worden gehouden met het vereiste gasdebiet, de inlaatdruk, de beoogde persdruk, de gassamenstelling en de bedrijfsomstandigheden. Door deze parameters te verstrekken, kan het technische team een ​​geschikte configuratie evalueren.

4. Hoeveel compressiefasen zijn er nodig?

Het vereiste aantal trappen hangt af van de drukverhouding, gaseigenschappen, perstemperatuurlimieten en bedrijfsvereisten. Meertrapscompressie kan worden overwogen wanneer het proces een aanzienlijke drukverhoging vereist.

5. Is de compressor olievrij?

De smeringsvereisten zijn afhankelijk van de specifieke configuratie. Klanten moeten bevestigen of de cilinder en andere relevante componenten een olievrij of gesmeerd ontwerp gebruiken, vooral wanneer procesgasverontreiniging onder controle moet worden gehouden.

6. Welk koelsysteem wordt er gebruikt?

De koelopstelling is afhankelijk van het geselecteerde model, compressietrappen, gaseigenschappen en bedrijfsomstandigheden. De juiste koelconfiguratie moet worden bevestigd tijdens de technische evaluatie.

7. Kan de compressor worden aangepast voor specifieke toepassingen?

De configuratie van de apparatuur kan worden geëvalueerd op basis van projectvereisten, inclusief gassamenstelling, stroomsnelheid, inlaat- en persdruk, aandrijfopstelling, materialen en hulpsystemen. De uiteindelijke aanpassingsmogelijkheden zijn afhankelijk van de technische haalbaarheid en het gekozen model.

8. Welke informatie is nodig voor modelselectie en offerte?

Geef het gasmedium, het vereiste debiet, de inlaatdruk, de beoogde persdruk, de bedrijfstemperatuur, de werkcyclus, de omstandigheden ter plaatse en eventuele speciale veiligheids- of materiaalvereisten op. Deze details helpen het engineeringteam de toepassing te beoordelen en een geschikte configuratie aan te bevelen.
