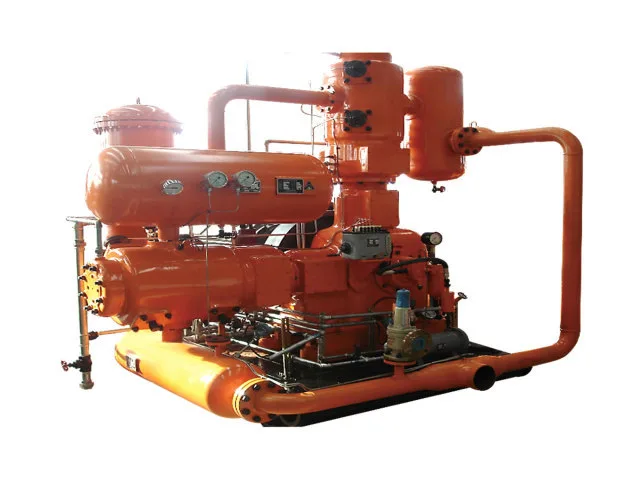

L-type zuigercompressor

De L-type zuigercompressor is een zuigercompressor ontwikkeld voor petrochemische gastoepassingen. De mechanische opstelling maakt gebruik van een integraal machinelichaam, een nodulair gietijzeren krukas en een positief smeersysteem voor de transmissiecomponenten. De zuiger en de kruiskop zijn verbonden door een structuur met schroefdraad.

De serie kan worden geconfigureerd voor maximaal twee compressiefasen. Afhankelijk van het geselecteerde model en het gas dat wordt gecomprimeerd, kan de cilinder olievrij of oliegesmeerd werken.

Wat zit er in de compressor?

Integrale lichaamsstructuur

Het hoofdlichaam vormt de structurele basis van de compressor. De krukas, het drijfstangmechanisme en andere bewegende componenten werken binnen een geïntegreerde machinestructuur.

Nodulair gietijzeren krukas

De krukas is vervaardigd uit nodulair gietijzer en brengt de roterende beweging van de motor over op het heen en weer gaande compressiemechanisme.

Transmissie smering

Het smeersysteem bedient de mechanische componenten die betrokken zijn bij continue heen en weer gaande werking en maakt deel uit van het normale besturingssysteem van de compressor.

Zuiger- en kruiskopverbinding

Tussen de zuiger en de kruiskop wordt een schroefdraadverbinding gebruikt. Dit maakt deel uit van de mechanische opstelling die wordt gebruikt in de compressorstructuur van het L-type en ondersteunt de montage van de heen en weer bewegende componenten.

Basisontwerpbereik

De L-type zuigercompressor is gebouwd binnen het volgende algemene ontwerpbereik:

·  Slag: 180–240 mm

·  Snelheid: 420–590 tpm

·  Nominale spanning van de zuigerstang: 42–68 kN

·  Nominale zuigerstangbelasting: 42–68 kN

·  Aandrijfvermogen: 75–280 kW

·  Maximale compressiefasen: 2

·  Belangrijkste toepassingsgebied: petrochemische industrie

Belangrijkste technische parameters

Waar wordt de L-type zuigercompressor gebruikt?

Waterstofsystemen

De vereisten voor waterstofcompressie kunnen variëren afhankelijk van de stroomsnelheid, systeemdruk en stroomafwaartse procesomstandigheden. De compressorselectie moet gebaseerd zijn op de werkelijke waterstofbedrijfsparameters.

Petrochemische gasverwerking

Petroleumgas, lichte koolwaterstoffen, rijk gas en andere procesgassen kunnen tijdens de productie, overdracht of procesbehandeling compressie vereisen.

Stikstofcompressie

Stikstof kan worden gecomprimeerd voor industriële procestoevoer en gasoverdrachtstoepassingen.

Ethyleen- en propyleensystemen

De L-type compressor kan worden overwogen voor procestoepassingen waarbij ethyleen of propyleen betrokken is, afhankelijk van bevestiging van de feitelijke gassamenstelling en bedrijfsvereisten.

Industriële gasfaciliteiten

Het beschikbare capaciteits- en drukbereik kan ook industriële gasprojecten ondersteunen die een zuigercompressorconfiguratie vereisen.

Productie en technische ondersteuning van Jinding

Jinding produceert sinds 1995 industriële compressoren en acetyleenproductieapparatuur.

Het assortiment compressoren omvat membraancompressoren, zuigercompressoren en vloeistofaangedreven compressoren. De productiefaciliteiten van het bedrijf omvatten machinale bewerking, assemblage, lassen, schilderen, testen en technische ontwikkeling.

Voor L Type Piston Compressor-projecten kan Jinding ondersteuning bieden bij de selectie van apparatuur, technische communicatie, productie en vervolgservice.

Veelgestelde vragen

Welke gassen kunnen worden gecomprimeerd door de L-type zuigercompressor?

De serie is bedoeld voor gassen zoals waterstof, stikstof, petroleumgas, licht koolwaterstofgas, ethyleen, propyleen, rijk gas en analytisch gas. De definitieve selectie moet worden bevestigd op basis van de feitelijke gassamenstelling en procesvereisten.

Wat is de grootste capaciteit die wordt weergegeven in de genoemde modellen?

Het grootste nominale luchtvolume in de meegeleverde modellenlijst bedraagt ​​135 Nm³/min.

Zijn alle modellen olievrij?

Nee. De meeste van de genoemde modellen maken gebruik van olievrije cilindersmering, terwijl het 4L-65/-0.4-0.7-model wordt vermeld met oliesmering.

Kan de compressor gas onder atmosferische druk accepteren?

Ja. Verschillende vermelde modellen gebruiken atmosferische druk als inlaatconditie.

Is lagedruk- of vacuümzuiging beschikbaar?

Ja. Het geleverde assortiment omvat zuigomstandigheden bij lage druk en één model met een inlaatdruk van -0,04 MPa(G).

Wat is de maximale persdruk in de vermelde gegevens?

De hoogst genoemde uitlaatdruk bedraagt ​​4,0 MPa(G).

Hoeveel compressietrappen kan de compressor hebben?

De basisontwerpspecificatie maakt maximaal twee compressiefasen mogelijk.

Welke gegevens zijn nodig voor een offerte?

Geef het gasmedium, de inlaatdruk, de inlaattemperatuur, de uitlaatdruk, de vereiste gasstroom en eventuele speciale bedrijfsvereisten op.
