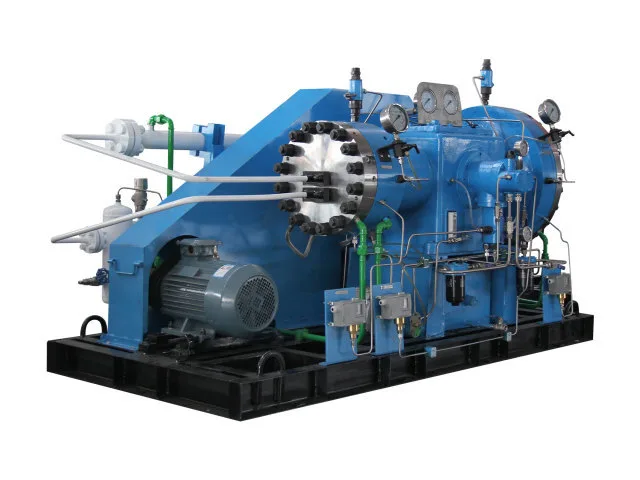

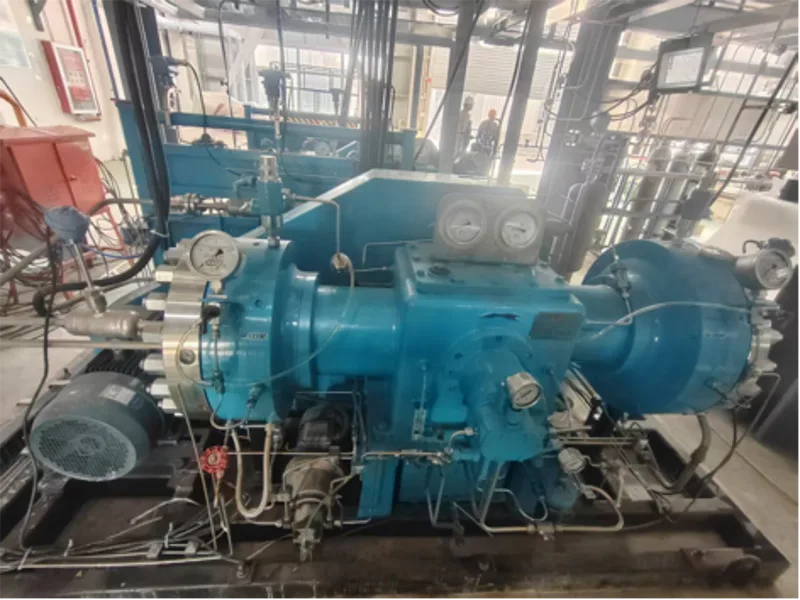

GD2 membraancompressor

GD2-membraancompressor gericht op compressietaken met een relatief lage gasstroom en hoge druk. De geleverde modellen dekken gascapaciteiten van 10 tot 72 Nm³/h, met zuigdrukken variërend van atmosferische druk tot 1,2 MPa en uitlaatdrukken tot 15,7 MPa. Verschillende modellen combineren debiet, zuigdruk, uitlaatdruk en motorvermogen op verschillende manieren, waardoor de compressor kan worden afgestemd op het daadwerkelijke proces in plaats van alleen op capaciteit te worden geselecteerd. De gespecificeerde media omvatten zeer zuivere gassen, inerte gassen, brandbare en explosieve gassen, giftige gassen en andere speciale gassen.

GD2 Capaciteit en persdrukbereik

De GD2-serie is geschikt voor gascompressietoepassingen waarbij gematigde stroomvereisten worden gecombineerd met aanzienlijke drukverhogingen.

Volgens de vermelde specificaties varieert de capaciteit van 10 tot 72 Nm³/h, terwijl geselecteerde configuraties een persdruk van 14,7–15,7 MPa bereiken.

Dit bedrijfsprofiel maakt de GD2-serie het overwegen waard voor toepassingen waarbij gastoevoer onder hoge druk vereist is zonder grote volumetrische doorvoer. Het geschikte model hangt af van het vereiste debiet, de inlaatdruk, de beoogde persdruk en de gaseigenschappen.

Belangrijkste bereikcijfers

Debiet: 10–72 Nm³/u

Maximaal vermelde uitlaatdruk: 15,7 MPa

Zuigdruk: atmosferisch tot 1,2 MPa in de meegeleverde modellen

Motorvermogen: 7,5–18,5 kW volgens de vermelde configuraties

Vermelde snelheid: 400–430 tpm voor GD2-20/12

Industrieën waar GD2 kan worden toegepast

Industriële gassystemen

De GD2-membraancompressor kan worden overwogen voor speciale gascompressie- en drukverhogingstaken waarbij de vereiste capaciteit binnen het bereik van 10–72 Nm³/u valt.

Petrochemische en chemische processen

Voor speciale gassen en procesgassen kan een gecontroleerde compressie nodig zijn voordat ze een andere procesfase ingaan. De modelkeuze moet gebaseerd zijn op de feitelijke gassamenstelling en drukomstandigheden.

Elektronica en toepassingen voor hoogzuiver gas

Waar gaszuiverheid een belangrijke procesvereiste is, biedt membraancompressie een configuratie waarin het procesgas wordt gescheiden van de hydraulische en smeerzijde van de compressor.

Onderzoeks- en laboratoriumgassystemen

Het relatief gerichte capaciteitsbereik is geschikt voor bepaalde onderzoeks-, test- en gespecialiseerde gastoevoersystemen waarbij de vraag naar gas lager is, maar een aanzienlijke drukverhoging vereist is.

Speciale gastoepassingen

Voor ontvlambare, explosieve, giftige of anderszins speciale gassen moet de compressorconfiguratie worden beoordeeld op basis van gaseigenschappen, bedrijfsdruk, temperatuur, afdichtingsvereisten en toepasselijke veiligheidsvereisten.

Productie en technische ondersteuning van Jinding

Het selecteren van een membraancompressor is slechts een onderdeel van een industrieel gasproject. Jinding combineert de productie van apparatuur met engineering en after-salesondersteuning, waardoor klanten technische ondersteuning kunnen krijgen die verder gaat dan de initiële offerte voor de apparatuur.

De belangrijkste productiebasis bevindt zich in Dandong, Liaoning, China, met technische verkoopcentra in Shenyang en Beijing.

Jinding heeft 203 medewerkers, waaronder 105 beroeps- en technisch personeel, met een jaarlijkse productiecapaciteit van meer dan 500 membraancompressoren.

Technische ondersteuning voor en na levering

Voor een GD2-project kan de technische ondersteuning betrekking hebben op:

1. Compressorselectie

2. Technisch advies

3. Technisch ontwerp

4. Productie en levering van apparatuur

5. Installatie en inbedrijfstelling

6. Bedienings- en onderhoudstraining

7. Technische ondersteuning op afstand of op locatie

8. Inspectie, onderhoud en reparatie

9. Levering van reserveonderdelen

De management- en productgerelateerde certificeringen van Jinding omvatten ISO 9001, ISO 14001, ISO 45001, ISO 27001 en CE, samen met AAA Enterprise Credit Rating en Five-Star After-Sales Service-certificering.

Veelgestelde vragen

Wat is het stroombereik van de GD2-membraancompressor?

De geleverde GD2-modellen dekken nominale debieten van 10 tot 72 Nm³/h.

Welke GD2-modellen halen ongeveer 15 MPa?

Er zijn verschillende configuraties in dit drukbereik. GD2-20/12–160, GD2-25/6–160, GD2-25/5–160 en GD2-25/4–160 staan vermeld op een uitlaatdruk van 15,7 MPa, terwijl GD2-10/150, GD2-20/5–150, GD2-25/1,5–150, GD2-35/12–150 en GD2-40/5–150 worden vermeld op 14,7 MPa.

Kan GD2 gas uit atmosferische druk comprimeren?

Ja. De geleverde configuraties GD2-20/12, GD2-10/160 en GD2-10/150 specificeren de atmosferische zuigdruk.

Welke invloed heeft de zuigdruk op de modelkeuze?

De zuigdruk verandert de drukverhoging die van de compressor vereist is. Bij het selecteren van een GD2-model moet daarom samen met de gasstroom en de vereiste uitlaatdruk rekening worden gehouden.

Welke gassen kan GD2 aan?

De meegeleverde specificatie vermeldt hoogzuivere gassen, inerte gassen, brandbare en explosieve gassen, giftige gassen en andere speciale gassen. De uiteindelijke compatibiliteit en configuratie zijn afhankelijk van de feitelijke gaseigenschappen en bedrijfsomstandigheden.

Welke motorvermogens zijn er beschikbaar?

De geleverde GD2-modellen omvatten motorconfiguraties van 7,5 kW, 15 kW en 18,5 kW.

Kan Jinding een configuratie op maat leveren?

Jinding kan het gasmedium, de stroomsnelheid, de zuigdruk, de uitlaatdruk en andere bedrijfsomstandigheden beoordelen om een ​​geschikte configuratie aan te bevelen. Niet-standaard eisen kunnen tijdens de technische selectie worden besproken.
