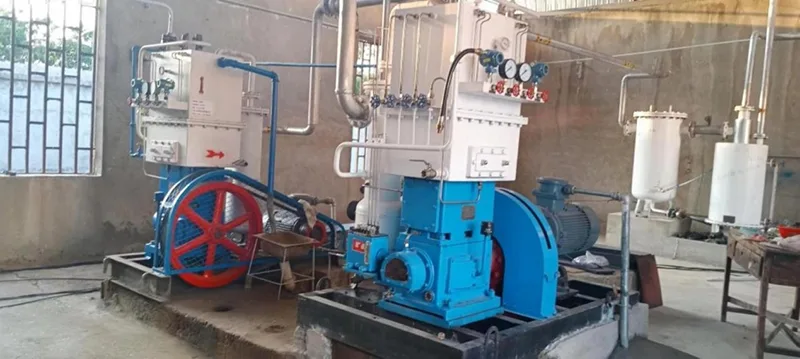

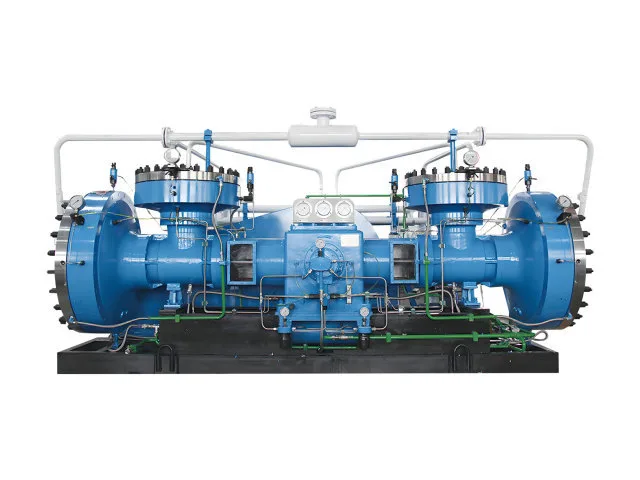

D Membraancompressor

Gasscheiding is een belangrijke overweging bij het comprimeren van zeer zuivere of speciale gassen. In de D-membraancompressor scheidt een membraan het procesgas van de hydraulische en smeerzijde van de compressor. Gascompressie vindt plaats door de beweging van het membraan in plaats van door direct zuigercontact met de gaskamer, waardoor direct contact tussen het procesgas en de smeerolie wordt voorkomen.

Gasscheiding is de kern van het D-type

Het belangrijkste structurele kenmerk van een membraancompressor is de scheiding tussen het gecomprimeerde gas en het hydraulische aandrijfsysteem.

Bij een conventionele zuigercompressor werkt de zuiger direct in de gascilinder. Een membraancompressor pakt het anders aan. Het membraan vormt een barrière tussen de gaskamer en de hydraulische zijde. Het membraan beweegt onder hydraulische aandrijving en brengt de compressiebeweging over op het gas zonder dat er direct contact nodig is tussen het procesgas en het smeersysteem.

Deze opstelling is met name relevant wanneer het gas dat wordt gecomprimeerd gescheiden moet worden gehouden van het olie- of hydraulische systeem.

Tweetrapscompressie voor verschillende druktaken

De D-membraancompressor maakt gebruik van een tweetraps compressie-opstelling. In plaats van de volledige drukverhoging in één compressiestap toe te passen, doorloopt het gas twee compressiestappen. Dankzij deze opstelling kunnen de beschikbare modellen verschillende combinaties van inlaatdruk, uitlaatdruk en gasstroom dekken.

Belangrijkste technische parameters

Gassen geschikt voor D-membraancompressie

De D-membraancompressor kan worden geconfigureerd voor verschillende categorieën industriële en speciale gassen:

Hoogzuivere gassen

Inerte gassen

Ontvlambare en explosieve gassen

Giftige gassen

Andere speciale gassen

Veelgestelde vragen

1. Waar wordt een D-membraancompressor voor gebruikt?

Het is ontworpen om zeer zuivere, inerte, ontvlambare, explosieve, giftige en andere speciale gassen te comprimeren met verschillende stroomsnelheden en drukvereisten.

2. Hoe werkt het membraancompressiesysteem?

Een membraan scheidt de procesgaskamer van het hydraulische systeem en het smeersysteem, waardoor het risico op direct contact tussen het gas en de smeerolie tot een minimum wordt beperkt.

3. Is het gascompressieproces olievrij?

Het procesgas wordt door het membraan geïsoleerd van de hydraulische en smeerzijde. Daarom wordt de apparatuur nauwkeuriger beschreven als gebruik makend van door diafragma's gescheiden gascompressie in plaats van de gehele machine als olievrij te classificeren.

4. Hoeveel compressiefasen heeft de D-serie?

De gespecificeerde configuratie van de D-serie maakt gebruik van een tweetraps compressie-opstelling.

5. Wat is het stroombereik van de beschikbare modellen?

De vermelde modellen dekken nominale debieten van 10 tot 2.710 Nm³/h.

6. Wat is de maximale uitlaatdruk?

Geselecteerde modellen in het genoemde assortiment hebben een maximale uitlaatdruk van 22 MPa(G).

7. Maakt de apparatuur gebruik van waterkoeling?

Ja. De gespecificeerde technische configuratie maakt gebruik van een circulerend waterkoelsysteem.
