Bij speciale gascompressie gaat het niet alleen om de vereiste uitlaatdruk. Gasverontreiniging, lekkage, membraanmoeheid, klepslijtage en stabiliteit van het hydraulisch systeem kunnen de productie rechtstreeks beïnvloeden. De GV3-membraancompressor voldoet aan deze bedrijfsvereisten door membraanisolatie, een afgesloten compressiekamer, een geoptimaliseerde membraanholte en een onafhankelijk oliepompstation. De V-vormige structuur biedt ook een compacte opstelling voor industriële installatie en onderhoud.
Voor giftige, ontvlambare, explosieve of corrosieve gassen is effectieve gasbeheersing een belangrijke overweging bij de keuze van een compressor.
De GV3-membraancompressor maakt gebruik van een membraan tussen de gaskamer en het hydraulische aandrijfsysteem. De cilinderkop en het membraan vormen de compressiekamer en scheiden het procesgas tijdens normaal bedrijf van de oliecilinder en het carter.
Het membraan fungeert als bewegend afdichtingselement tussen de gas- en hydraulische zijde. Dit ontwerp helpt het directe contact tussen het procesgas en het mechanische aandrijfsysteem te beperken. De uiteindelijke materiaalkeuze en afdichtingsvoorzieningen moeten worden beoordeeld op basis van de gassamenstelling, werkdruk, temperatuur en chemische compatibiliteit.
De GV3 maakt gebruik van een geoptimaliseerd membraanholteprofiel dat is ontworpen om te passen bij de heen en weer gaande beweging van het membraan en om de volumetrische efficiëntie te ondersteunen. De geometrie van de holte beïnvloedt de gasstroom in de compressiekamer en de bedrijfsomstandigheden van het membraan.
De levensduur van membraan en gasklep hangt af van de feitelijke bedrijfsomstandigheden, inclusief gassamenstelling, drukverhouding, temperatuur, bedrijfsfrequentie en totaal aantal draaiuren. De juiste modelkeuze, gebruik binnen de gespecificeerde limieten en regelmatig onderhoud zijn belangrijk voor prestaties op de lange termijn.

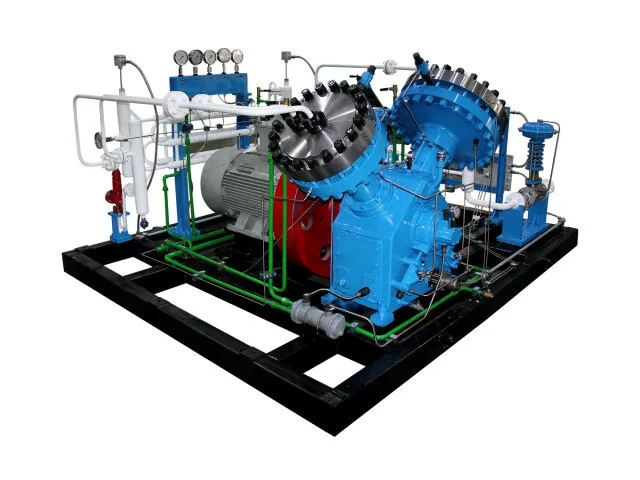

De GV3 heeft een V-vormige structurele opstelling die bedoeld is om een compacte uitrustingsindeling en een uitgebalanceerde mechanische werking te bieden. Bij de integratie van de compressor in een industrieel gassysteem moet rekening worden gehouden met de totale afmetingen en de aansluitwijze.
Het hydraulische station, de gascompressiesectie en het mechanische aandrijfsysteem vervullen verschillende functies binnen de apparatuur. Deze regeling helpt bij het organiseren van inspectie- en onderhoudsactiviteiten, hoewel de toegangsvereisten afhankelijk zijn van de specifieke configuratie.
Controleer vóór de installatie de afmetingen van de apparatuur, de leidingrichting, de koelwateraansluitingen, de elektrische voeding en de onderhoudsruimte. Transporttoegang, funderingsvereisten en bedrijfsomstandigheden op de locatie moeten ook worden beoordeeld tijdens de lay-outplanning.
De motor drijft de krukas aan via het transmissiemechanisme. De krukas en drijfstang zetten de roterende beweging om in een heen en weer gaande beweging van de zuiger in de oliecilinder.
De resulterende hydraulische druk brengt kracht over op het diafragma, waardoor dit in de gaskamer beweegt. Tijdens de zuigslag komt er gas binnen via de inlaatklep. Tijdens de compressieslag verkleint het membraan het kamervolume en verhoogt het de gasdruk. Wanneer de vereiste ontladingsomstandigheden zijn bereikt, gaat de uitlaatklep open en verlaat het gecomprimeerde gas de kamer.
Het hydraulische oliecompensatiesysteem handhaaft het olievolume dat nodig is voor de membraanbeweging, afhankelijk van het ontwerp van de uitrusting.
Motor → Krukas → Drijfstang → Oliecilinderzuiger → Hydraulische olie → Membraan → Gascompressie
De volgende configuratiedetails beschrijven de opgegeven GV3-installatie. Bevestig de definitieve parameters aan de hand van het geselecteerde model en het technische gegevensblad voordat u bestelt.
Typische toepassingsgebieden zijn onder meer zeer zuivere gascompressie, speciale gasverwerking, gasterugwinning en -recycling, chemische processystemen, laboratorium- en onderzoeksapparatuur en energiegerelateerde gassystemen. De geschiktheid voor een specifiek gas hangt af van de eigenschappen, het vereiste debiet, de inlaatomstandigheden, de persdruk en de goedgekeurde configuratie van de compressor.
Geef de volgende informatie op voor modelselectie en offerte:
Deze details helpen bij het bepalen van een geschikte configuratie op basis van het volledige bedrijfspunt in plaats van alleen druk of debiet.
