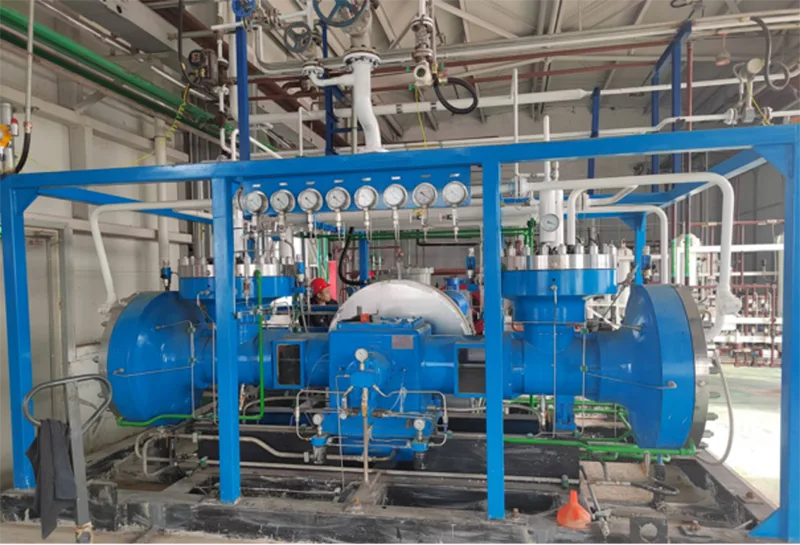

GL4 membraancompressor

De GL4-membraancompressor combineert een L-vormige mechanische indeling met membraangasscheidingstechnologie. Het door een motor aangedreven krukmechanisme brengt hydraulische druk over op het membraan, waardoor het gas in een afgesloten kamer kan worden gecomprimeerd zonder direct contact met smeerolie. Vergeleken met conventionele zuigercompressie-opstellingen zorgt de L-vormige configuratie voor een verbeterde vermogensbalans en een soepelere werking, waardoor de compressor geschikt is voor continue industriële gascompressie waarbij bedrijfsstabiliteit en gasreinheid belangrijk zijn.

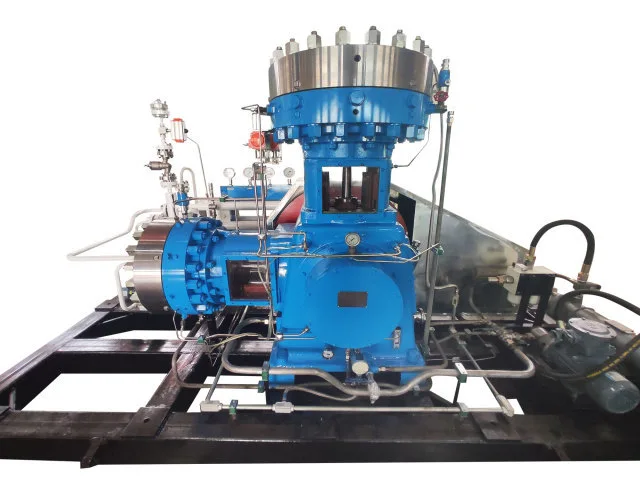

L-vormige structuur voor stabiele compressie

Het belangrijkste structurele kenmerk van de GL4-membraancompressor is de L-vormige cilinderopstelling. Deze configuratie combineert de operationele kenmerken van verticale en horizontale constructies en helpt de mechanische balans tijdens heen en weer gaande werking te verbeteren.

Voor industriële gebruikers betekent dit dat de compressor is gebouwd rond meer dan alleen druk- en debietvereisten. Stabiele beweging, uitgebalanceerde mechanische belasting en een soepelere werking worden ook in overweging genomen bij het selecteren van de GL4-serie voor een gascompressiesysteem.

Tweetraps compressieontwerp

De GL4-serie maakt gebruik van een tweetraps compressiestructuur. Gas wordt geleidelijk gecomprimeerd in plaats van dat de volledige drukstijging in één enkele compressiefase wordt voltooid.

Deze opstelling ondersteunt toepassingen waarbij drukvereisten en gaskarakteristieken samen in overweging moeten worden genomen. De uiteindelijke configuratie kan worden geselecteerd op basis van de zuigdruk, persdruk, vereiste volumetrische stroom, gasmedium en bedrijfsomstandigheden.

Hoe de GL4 werkt

De elektromotor drijft de krukas aan via het transmissiesysteem. De krukas zet de roterende beweging om in de heen en weer gaande beweging van de zuiger in de hydraulische oliecilinder.

Terwijl de zuiger beweegt, brengt hydraulische olie druk over op het membraan, waardoor dit heen en weer beweegt. De diafragmabeweging verandert het volume van de gaskamer. Tijdens de zuigslag komt er gas binnen via de inlaatklep. Tijdens de compressieslag neemt het kamervolume af en stijgt de gasdruk. Zodra de vereiste druk is bereikt, gaat de afvoerklep open en verlaat het gecomprimeerde gas de kamer.

Een compenserend oliesysteem handhaaft het vereiste volume hydraulische olie tijdens bedrijf. Overtollige olie wordt geregeld en teruggevoerd via het drukcontrolesysteem, waardoor het membraan tijdens de compressiecyclus naar behoefte tegen de cilinderkop kan werken.

Olievrije gascompressiekamer

Het gecomprimeerde gas wordt door het membraan fysiek gescheiden van de hydraulische olie.

Deze scheiding is een van de belangrijkste redenen waarom membraancompressoren worden gebruikt voor gassen die geen verontreiniging door smeerolie verdragen. Het procesgas blijft in de afgesloten compressiekamer en komt niet rechtstreeks in contact met de gesmeerde aandrijfcomponenten.

De gesloten cilinderkamer ondersteunt ook betrouwbare afdichtingsprestaties, wat vooral belangrijk is bij de omgang met zeer zuivere gassen, giftige gassen, brandbare gassen, corrosieve gassen en andere speciale media.

Geschikte gecomprimeerde gassen

De GL4-membraancompressor kan worden geconfigureerd voor toepassingen waarbij:

· Hoogzuivere gassen

· Inerte gassen

· Ontvlambare en explosieve gassen

· Toxische en schadelijke gassen

· Bijtende gassen

· Zeldzame en waardevolle gassen

· Andere speciale industriële gassen

Belangrijkste operationele configuratie

Toepassingen voor industriële gassystemen

Technische ondersteuning van selectie tot bediening

Jinding biedt technische ondersteuning tijdens het hele leveringsproces van apparatuur, inclusief compressorselectie, technisch advies, fabricage van apparatuur, ondersteuning bij installatie en inbedrijfstelling, bediening en onderhoudstraining, technische assistentie op afstand, service ter plaatse, onderhoud van apparatuur, reparatie en levering van reserveonderdelen.

Voor internationale industriële projecten kan het technische team op afstand met klanten communiceren tijdens de selectie en bediening van apparatuur.

Veelgestelde vragen

Wat is het belangrijkste verschil tussen de GL4-membraancompressor en een conventionele compressor?

Het belangrijkste verschil is dat het membraan het gecomprimeerde gas scheidt van het gesmeerde hydraulische aandrijfsysteem. Het gas komt tijdens de compressie niet rechtstreeks in contact met de smeerolie.

Waarom gebruikt de GL4-serie een L-vormige structuur?

De L-vormige cilinderopstelling is ontworpen om de vermogensbalans en de soepele werking te verbeteren door de kenmerken van verticale en horizontale compressoropstellingen te combineren.

Is de GL4-serie geschikt voor brandbare of giftige gassen?

Het kan worden geconfigureerd voor brandbare, explosieve, giftige en andere speciale gassen. De feitelijke compressorconfiguratie moet worden bepaald op basis van de specifieke gaseigenschappen en bedrijfsomstandigheden.

Maakt de GL4-serie gebruik van waterkoeling?

Ja. De standaard koelmethode voor deze serie is circulatiewaterkoeling.

Kan Jinding technische ondersteuning bieden na levering?

Ja. Jinding biedt technisch advies, ondersteuning op afstand, onderhoudsassistentie, training, technische service ter plaatse waar nodig, reparatie van apparatuur en ondersteuning voor reserveonderdelen.
